钢包是盛装和运输高温钢水的重要容器，内衬长期承受高温、热震、钢水冲刷及渣蚀。钢包衬采用镁碳砖、镁铝碳砖等耐火材料，在钢液、钢渣的长期冲刷与侵蚀下，使得钢包衬的迎钢面或翻渣面的损毁程度与其他部位不同步，从而影响整个钢包的使用寿命。当钢包包衬的迎钢面或翻渣面被钢液或钢渣冲刷、侵蚀剥落变薄、出坑、出沟时，用砖修补，劳动强度较大，且新老接茬部位衔接不好，容易出现漏钢事故。
为了解决上述问题，北京联合荣大工程材料股份有限公司（下文简称联合荣大）研制出一种新型钢包包衬涂抹料，用于钢包包衬薄弱部位的修补，一般修补操作在更换透气砖或中修换渣线时进行。该涂抹料使用方便，操作简单易行，且耐火度高、抗冲刷性优良、抗侵蚀性好。
新型钢包涂抹料技术是钢铁冶金行业中用于钢包内衬保护和修复的关键材料技术，旨在提高钢包使用寿命、降低耐火材料消耗。涂抹料技术通过人工对缺陷部位的修补形成致密保护层，可显著延长内衬寿命。
联合荣大的新型钢包涂抹料以白刚玉、高纯镁砂、氧化铝微粉为主要原料，采用水泥结合，具有使用过程不剥落、抗冲刷性强、抗侵蚀性好、使用寿命高的特点。该新型涂抹料通过颗粒级配优化，实现无需振动即可均匀填充缝隙。涂抹后的钢包包壁见下图。

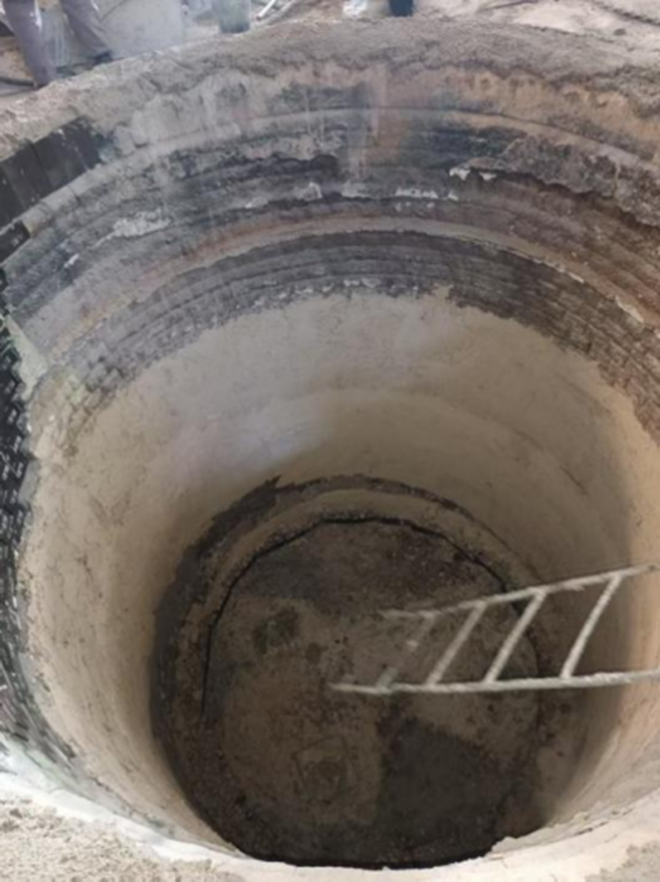

涂抹后钢包包壁
该涂抹料的较佳涂抹厚度约20-30mm。涂抹太厚，使用时易发生烧结不完全引起的脱落现象；涂抹太薄，改善包壁砖使用寿命的效果不明显。该涂抹料单次涂抹可延长钢包寿命15-25炉次，大大减少了停包检修频率，降低耐火材料消耗20%以上。在某钢厂120吨精炼钢包上进行了应用试验，使用涂抹料前钢包包壁砖的使用寿命约为160炉；小修和中修各涂抹一次后，钢包包壁砖的使用寿命提高至210炉。
该涂抹料在一定程度上解决了钢包包衬局部侵蚀严重、出坑、裂纹等不易修补的问题，提高了钢包包衬的使用寿命，降低了钢包因局部包衬侵蚀严重而提前拆中修的情况，稳定了钢包的使用寿命，对钢包的节能降耗具有重要意义。
